Ilość ścieków jakie może oczyszczać oczyszczalnia Radocha II zgodnie z obowiązującym pozwoleniem wodnoprawnym:
- średnia ilość ścieków Qśrd = 65 000 m3/d.
- maksymalna ilość ścieków Qmaxh = 6 229 m3/h
 |

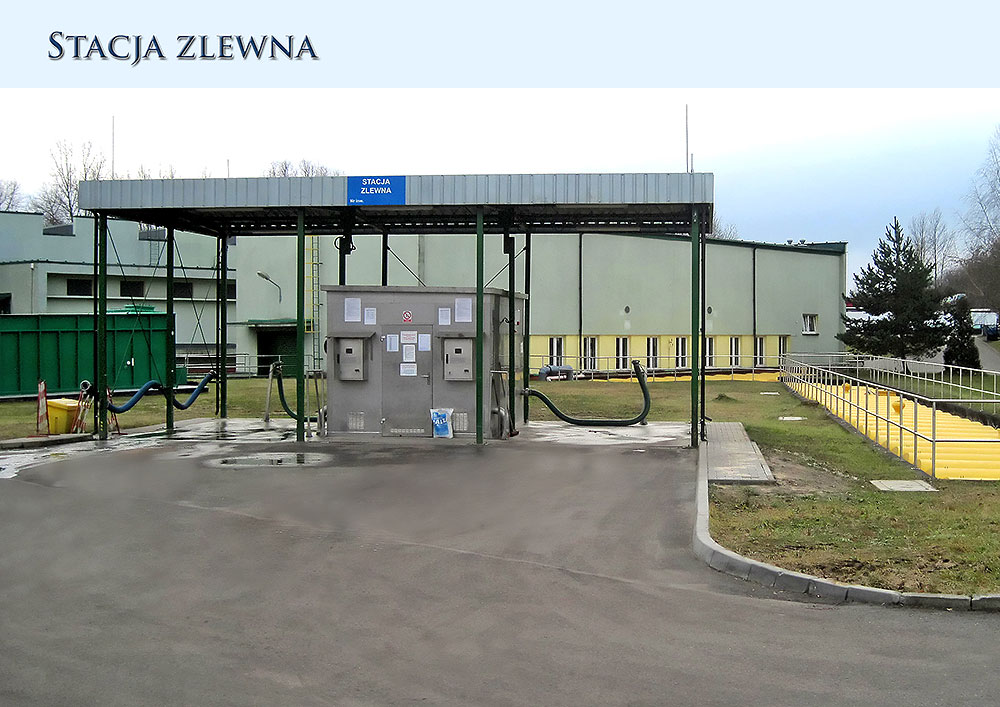

Ścieki dopływają do komory wlotowej na terenie oczyszczalni ścieków „Radocha II” czterema kolektorami: trzema o średnicy Ø 1500 mm (kolektorem brynicznym, prawobrzeżnym i lewobrzeżnym) oraz kolektorem przyłączeniowym Bobrek o średnicy Ø 1200 mm. Następnie przykrytym korytem ścieki surowe dopływające do oczyszczalni wraz ze ściekami pochodzącymi z dwustanowiskowej stacji zlewnej (umożliwiającej odbiór ścieków dowożonych od mieszkańców pozbawionych kanalizacji) kierowane są do budynku krat. |
 |

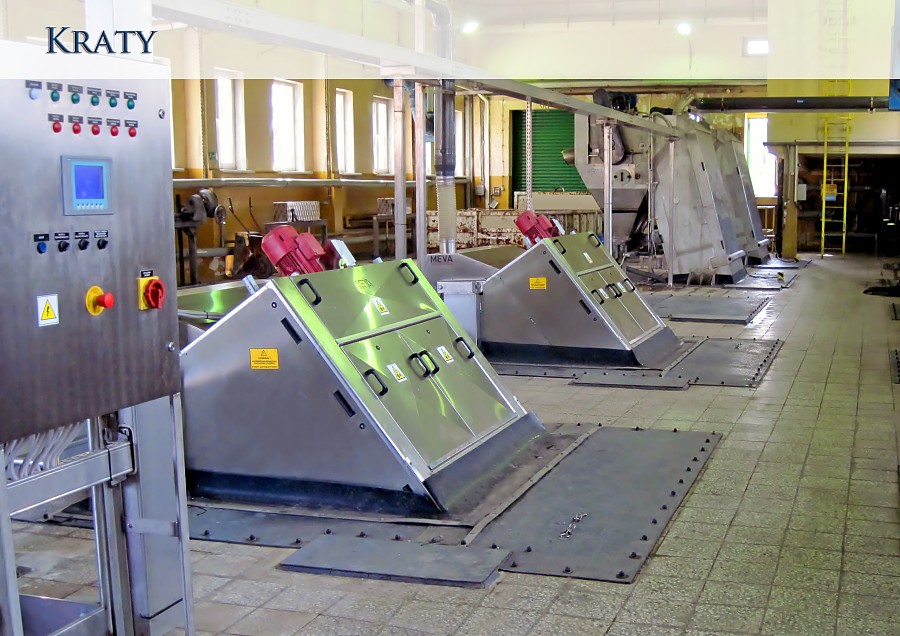

W budynku krat zabudowano 3 kraty schodkowe o prześwicie 3 mm oraz 2 kraty hakowo -taśmowe o prześwicie 6 mm. Oddzielane na kratach skratki są przemywane, odwadniane przez praso-płuczki skratek oraz transportowane przez przenośniki ślimakowe do worków foliowych na końcu każdej linii. Worki z powstałymi skratkami składowane są w kontenerach. Przy budynku krat zabudowano dodatkowo dwa biofiltry, które służą do oczyszczania powietrza odciągowego spod przekryć: koryta doprowadzającego ścieki surowe do budynku krat, kanału odprowadzającego ścieki z budynku krat do pompowni głównej, z krat zabudowanych w budynku krat i zbiorników czerpalnych pompowni głównej. Ścieki z budynku krat dopływają do obiektu Pompowni głównej - I°, a następnie mogą być tłoczone do ośmiu wyniesionych koryt piaskowników. Zatrzymany w piaskownikach piasek pompowany jest do dwóch separatorów zintegrowanych z płuczkami piasku celem jego zagęszczenia i wypłukania z niego substancji organicznych. |
 |
Po części mechanicznej - pozbawione skratek i piasku - ścieki przepływają poprzez koryta pomiarowe ze zwężkami Venturiego i przepływomierzami ultradźwiękowymi. Ścieki z piaskowników płyną dalej otwartym korytem (na którym zlokalizowany jest układ do automatycznego poboru prób) do komory rozdzielczej zlokalizowanej przed dwoma osadnikami wstępnymi. Z komory rozdzielczej ścieki kierowane są do jednego lub obu osadników wstępnych, w których następuje oddzielenie od ścieków zawiesiny łatwo opadającej odprowadzanej z nich w postaci osadu wstępnego. W komorze rozdzielczej istnieje również możliwość skierowania części lub całości ścieków z pominięciem osadników wstępnych, wprost do komór beztlenowych. Po osadnikach wstępnych ścieki zostają poddane oczyszczaniu biologicznemu w dwóch równoległych radialnych komorach beztlenowych (defosfatacji), do których doprowadzany jest również osad recyrkulowany. |
 |

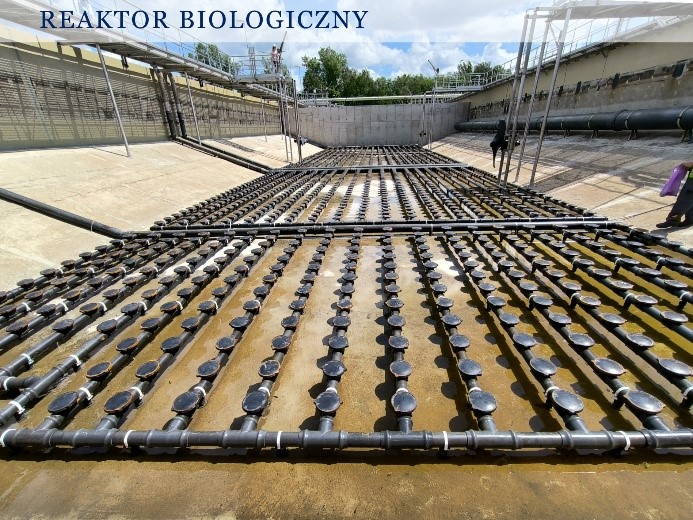

Z komór beztlenowych mieszanina ścieków i osadu czynnego dopływa do pompowni II°, skąd może być tłoczona do ośmiu równoległych reaktorów biologicznych osadu czynnego. Każdy z nich składa się z trzech stref: anoksycznej (beztlenowej), gdzie zachodzą procesy denitryfikacji, strefy przemiennego działania, która w zależności od potrzeb może pracować jako strefa nitryfikacji lub denitryfikacji oraz strefy tlenowej (strefa nitryfikacji). Natlenianie ścieków w reaktorach biologicznych realizowane jest poprzez zabudowane na dnie ruszty napowietrzające z dyskami membranowymi. Dodatkowo w celu utrzymania osadu czynnego w zawieszeniu, w reaktorach zabudowane są mieszadła wolnoobrotowe. Ruszty napowietrzające zasilane są sprężonym powietrzem przesyłanym z dwóch stacji dmuchaw, zlokalizowanych w bezpośrednim sąsiedztwie reaktorów. Znitryfikowane ścieki z komory tlenowej są recyrkulowane do komory anoksycznej - recyrkulacja wewnętrzna. Dodatkowo istnieje możliwość zawrócenia osadu recyrkulacją zewnętrzną z osadników wtórnych na początek reaktorów biologicznych. W celu zwiększenia efektu usuwania fosforu, istnieje możliwość strącania fosforanów związkami żelaza dozowanymi do ścieków odpływających z reaktorów biologicznych. Służą do tego dwie stacje chemikaliów. |
 |

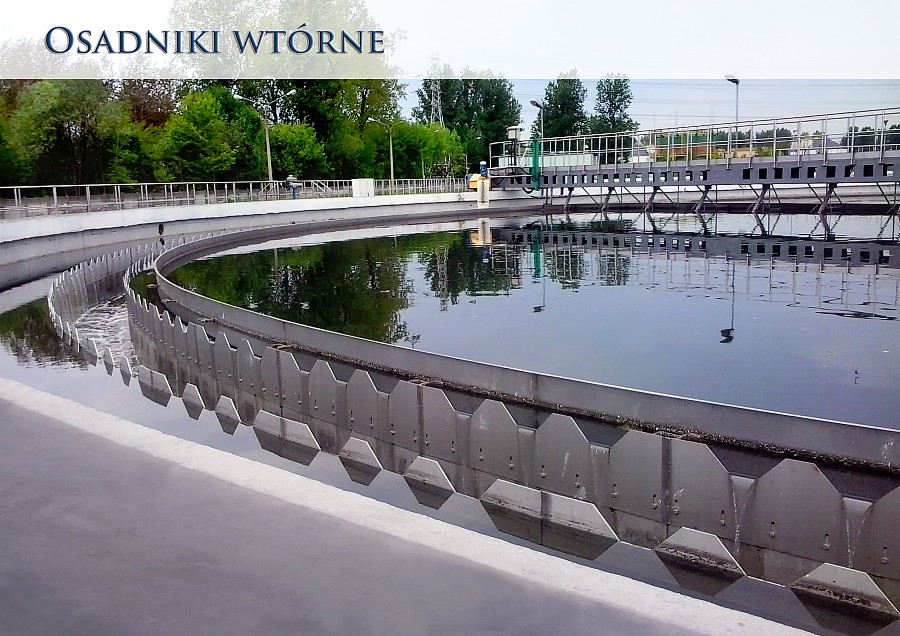

Końcowe oczyszczanie, tj. oddzielenie zawiesin osadu czynnego i klarowanie ścieków prowadzone może być w ośmiu radialnych osadnikach wtórnych, skąd oczyszczone ścieki kierowane są otwartym korytem (na którym zlokalizowany jest układ do automatycznego poboru prób) do odbiornika – rzeki Przemszy. W trakcie prowadzenia procesów oczyszczania ścieków powstają osady, odpowiednio w osadnikach wstępnych – osad wstępny oraz na osadnikach wtórnych – osad nadmierny. Osad surowy z osadników wstępnych odprowadzany jest do zagęszczaczy grawitacyjnych (posiadających hermetyczne przekrycia oraz odciągi odorów do biofiltra), i stąd do pompowni osadów, natomiast wody nadosadowe z procesu zagęszczania odpompowywane są przez pompownię wód nadosadowych do ciągu biologicznego oczyszczalni. Osad nadmierny może być poddawany procesowi zagęszczania na trzech zagęszczaczach mechanicznych - taśmowych, zlokalizowanych odpowiednio w maszynowni nr 1 i nr 2. |
 |

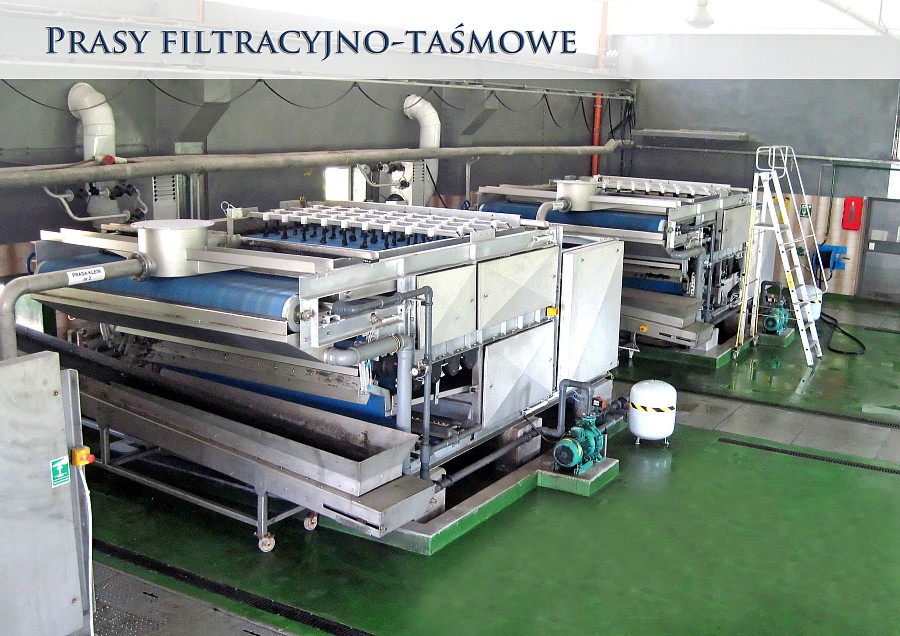

Zagęszczone osady (wstępny i nadmierny) mogą być pompowane do czterech ogrzewanych wydzielonych zamkniętych komór fermentacyjnych - WKFz-Io, gdzie podlegają procesowi fermentacji mezofilowej w temperaturze 38-40°C. Z WKFz-Io osady przefermentowane odprowadzane są grawitacyjnie do nieogrzewanych otwartych komór - WKFo-IIo. Z otwartych komór - WKFo-IIo osad podawany jest do stacji odwadniania osadu, w której zabudowano trzy prasy filtracyjno-taśmowe, po odwodnieniu osad dodatkowo jest dosuszany na poletkach osadowych. |
 |

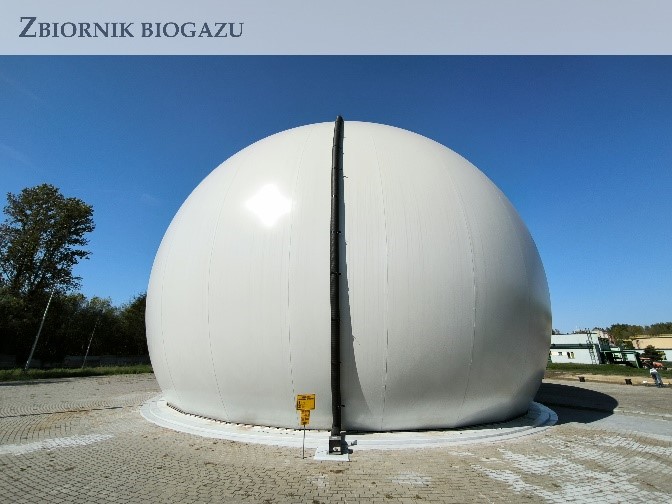

Biogaz ujmowany na komorach fermentacyjnych WKFz-Io jest odwadniany (poprzez zabudowane na sieci biogazu odwadniacze), podczyszczany w odsiarczalni, magazynowany w zbiorniku biogazu oraz oczyszczany m.in. z siloksanów w filtrach węglowych. Biogaz może być wykorzystywany do produkcji energii cieplnej poprzez spalanie w dwóch kotłach lub do produkcji energii cieplnej i elektrycznej w skojarzeniu - poprzez spalanie w dwóch agregatach kogeneracyjnych. Wytworzone ciepło wykorzystywane jest do podgrzewania osadu w wymiennikach ciepła, służących do utrzymania odpowiedniej temperatury procesu fermentacji w WKFz Io. Urządzenia do ogrzewania i mieszania zawartości WKFz-Io zlokalizowano w dwóch maszynowniach. Ewentualna nadwyżka produkowanego biogazu spalana jest w pochodni biogazu. Ponadto przy kanale wylotowym ścieków oczyszczonych zabudowana jest pompownia wody technologicznej wykorzystująca ścieki oczyszczone do zasilania urządzeń (prasy filtracyjno-taśmowe, zagęszczacze mechaniczne osadu, płuczka piasku) w wodę technologiczną. |
 |

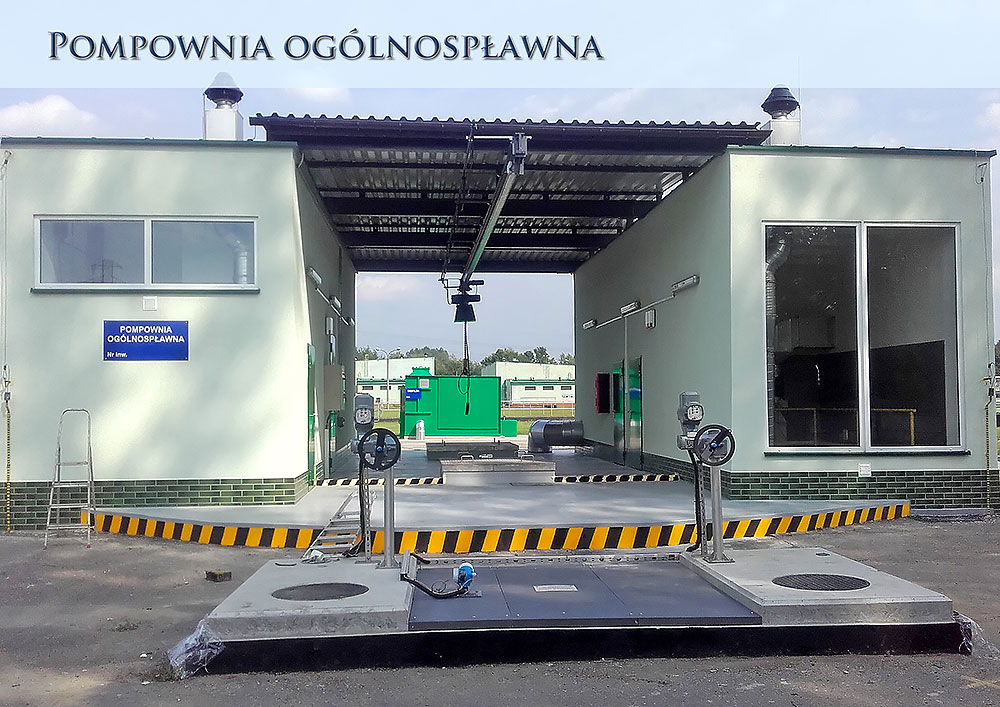

Wszystkie odcieki powstające w trakcie procesów jednostkowych oczyszczania ścieków oraz przeróbki osadów m.in. z procesów zagęszczania mechanicznego osadu oraz odwadniania osadu jak również części pływające z osadników wtórnych i ścieki sanitarne z obiektów oczyszczalni kierowane są do pompowni ogólnospławnej, poprzez którą zawracane są na początek układu technologicznego do piaskowników, lub w przypadku obfitych opadów deszczu przed osadniki wstępne. Dodatkowo w pompowni ogólnospławnej zabudowane są dwie kraty w celu dodatkowego usunięcia zanieczyszczeń: jedna krata hakowo - taśmowo o prześwicie 6 mm oraz druga krata awaryjna o prześwicie 20 mm. |
 |

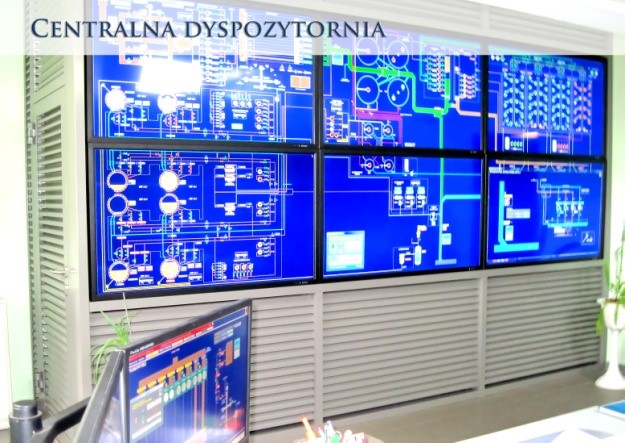

Oczyszczalnia ścieków Radocha II posiada system wizualizacji tzw. SCADA oparty na oprogramowaniu InTouch. Aplikacja wizualizacyjna InTouch została stworzona w celu umożliwienia obsłudze oczyszczalni zdalnego sterowania, przejrzystego monitorowania oraz szybkiego reagowania na ewentualne sytuacje alarmowe oraz stany awaryjne. W skład wizualizacji wchodzą dwa stanowiska operatorskie. Pierwsze, służące tylko do wizualizacji składające się z sześciu wielkoformatowych monitorów oraz drugie „robocze” przeznaczone do bezpośredniego sterowania urządzeniami na obiekcie. System realizuje również efektywną archiwizację danych, raportowanie oraz sporządzanie graficznych trendów. |
Efekt pracy oczyszczalni ścieków Radocha II

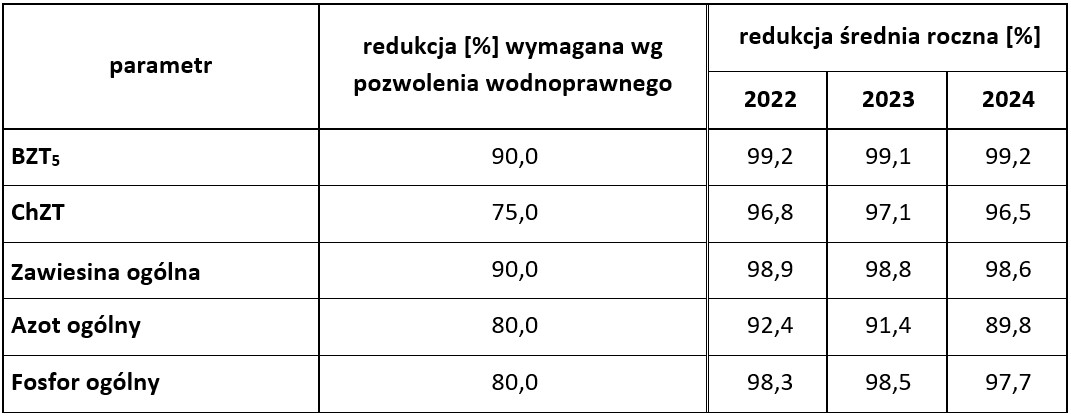

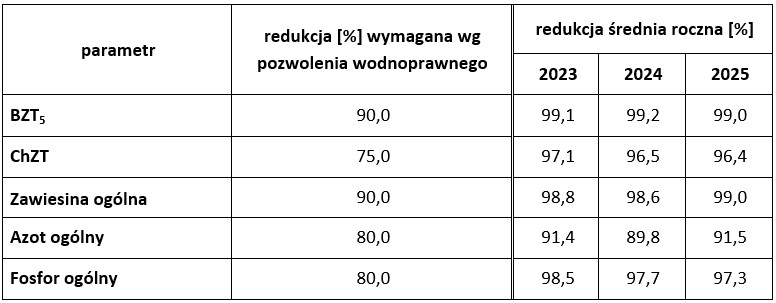

Oczyszczalnia ścieków Radocha II spełnia wymagania otrzymanego pozwolenia wodno-prawnego Decyzja Nr 3260/OS/2017 (OS.WS.7322.91.2017) z dnia 26.09.2017 r.
